Der Standarddübel

Der Standarddübel ist das ideale Befestigungselement, wenn es darum geht, stark belastbare und wiederverwendbare Schraubverbindungen (M4, M5, M6, M8) einfach an verschiedensten dünnwandigen Bauteilen zu erstellen, bei denen es auf kraftschlüssige Verbindungen ankommt.
Verschiedenste Einsatzmöglichkeiten
durch Klicken ansehen
Hohlkammerprofile, Rohre, Bleche - der Standard Dübel ist universell einsetzbar und hält dabei Belastungen von über 1000 kg stand *). Verglichen mit dem aufwendigen Einsatz von Blindnietmuttern oder behelfsmäßigem Gewindeschneiden gestaltet sich die Montage des Standard Dübels deutlich vorteilhafter. Der ohne sperriges Gerät mit dem Bauteil bündig gesetzte Dübel erreicht dabei wesentlich höhere Auszugswerte als umständliche Alternativen.

Dementsprechend empfiehlt sich der Standard Dübel nicht zuletzt auch für anspruchsvolle Reparaturzwecke. Der zweiteilige Dübel, bestehend aus Konushülse und Spreizhülse mit metrischem Normgewinde, verankert sich durch Aufspreizen fest und verdrehsicher im Bauteil und schließt dabei bündig mit der Oberfläche ab.

Das äußerst einfach und sehr schnell durchzuführende Setzen des Dübels trägt zur deutlichen Senkung der Prozesskosten bei.

Videoanleitung zum Setzen des Dübels

Alternativ:  Schriftliche Gebrauchsanleitung


Der zweiteilige Dübel wird direkt mit Objekt und Schraube als vormontierte Einheit bzw. mit einer Montagehilfe in die vorbereitete Bohrung geschoben. Eine umlaufende Rändelung am Konuskragen sorgt dabei für einen verdrehsicheren, oberflächenbündigen Halt.

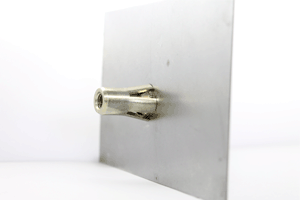

Durch anschließendes Festziehen der Schraube spreizt sich der Dübel über die Konushülse fest an der Rückseite. Der einmal gesetzte Dübel verbleibt auch nach Lösen der Schraubverbindung unverlierbar in der Bohrung, das Gewinde ist somit wiederverwendbar.

*) M6 Dübel in Vierkantstahlrohr, Wandstärke 2,2 mm, Ø 10 mm
